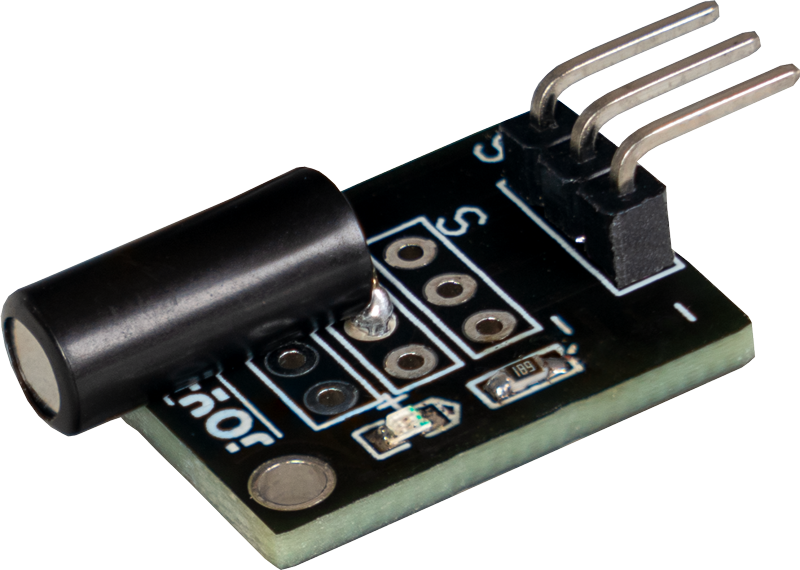

KY-017 Neigungsschalter
Je nach Neigung schließt ein Schalter die Eingangspins kurz. Dies geschieht bedingt dadurch, dass eine Kugel im inneren Hin und Her rollt und die Kontakte im inneren des Gehäuses kurz schließt.
- Arduino
- Raspberry Pi
- Raspberry Pi Pico
- Micro:Bit
Dieses Modul enthält einen Neigungsschalter, der je nach Neigungswinkel die Eingangspins kurzschließt. Im Inneren des Schalters befindet sich eine kleine Kugel, die bei Veränderung der Lage die Kontakte verbindet. Wenn das Modul gekippt wird, bewegt sich die Kugel und schließt die Schaltung, wodurch ein Signal erzeugt wird. Dieses einfache, aber effektive Prinzip ermöglicht die Erkennung von Neigungsänderungen und ist ideal für Anwendungen wie Sicherheits- und Alarmsysteme, Bewegungserkennung oder als Schaltmechanismus in verschiedenen Projekten. Das Modul ist einfach zu integrieren und bietet eine zuverlässige Möglichkeit, Neigungen und Bewegungen zu erfassen.
Anschlussbelegung
Arduino | Sensor |
---|---|
Pin 10 | Signal |
5 V | +V |
GND | GND |
Code-Beispiel
Um das folgende Codebeispiel auf Ihren Arduino zu laden, empfehlen wir die Verwendung der Arduino IDE. In der IDE können Sie den passenden Port und das richtige Board für Ihr Gerät auswählen.
Kopieren Sie den unten stehenden Code in Ihre IDE. Um den Code auf Ihren Arduino hochzuladen, klicken Sie einfach auf den Upload-Button.
int tilt = 10; // Deklaration des Sensor-Eingangspin
int value; // Temporaere Variable
void setup () {
pinMode(tilt, INPUT); // Initialisierung Sensorpin
Serial.begin(9600); // Initialisierung des seriellen Monitors
Serial.println("KY-017 Neigungstest");
}
void loop () {
// Das Stromsignal am Sensor wird ausgelesen.
value = digitalRead(tilt);
// Wenn ein Signal erkannt werden konnte, wird das auf dem seriellen Monitor angezeigt.
if (value == LOW) {
Serial.println("Neigung erkannt");
delay(1000); // 1s Pause
}
}
Dieses Modul enthält einen Neigungsschalter, der je nach Neigungswinkel die Eingangspins kurzschließt. Im Inneren des Schalters befindet sich eine kleine Kugel, die bei Veränderung der Lage die Kontakte verbindet. Wenn das Modul gekippt wird, bewegt sich die Kugel und schließt die Schaltung, wodurch ein Signal erzeugt wird. Dieses einfache, aber effektive Prinzip ermöglicht die Erkennung von Neigungsänderungen und ist ideal für Anwendungen wie Sicherheits- und Alarmsysteme, Bewegungserkennung oder als Schaltmechanismus in verschiedenen Projekten. Das Modul ist einfach zu integrieren und bietet eine zuverlässige Möglichkeit, Neigungen und Bewegungen zu erfassen.
Anschlussbelegung
Raspberry Pi | Sensor |
---|---|
GPIO 24 [Pin 18] | Signal |
3,3 V [Pin 1] | +V |
GND [Pin 6] | GND |
Code-Beispiel
Hierbei handelt es sich um ein Beispielprogramm, bei dem eine Konsolenausgabe generiert wird, sobald ein Signal detektiert wird.
from gpiozero import Button
import time
# Hier wird der Eingangs-Pin deklariert, an dem der Sensor angeschlossen ist.
# Das Button-Objekt benutzt den internen Pull-Up Widerstand des Pi.
sensor = Button(24, pull_up=True)
print("Sensor-Test [drücken Sie STRG+C, um den Test zu beenden]")
# Diese Ausgabefunktion wird bei Signaldetektion ausgeführt
def ausgabeFunktion():
print("Signal erkannt")
# Beim Detektieren eines Signals (fallende Signalflanke) wird die Ausgabefunktion ausgelöst
sensor.when_pressed = ausgabeFunktion
# Hauptprogrammschleife
try:
while True:
time.sleep(1)
# Aufräumarbeiten, nachdem das Programm beendet wurde
except KeyboardInterrupt:
print("Programm beendet")
Dieses Modul enthält einen Neigungsschalter, der je nach Neigungswinkel die Eingangspins kurzschließt. Im Inneren des Schalters befindet sich eine kleine Kugel, die bei Veränderung der Lage die Kontakte verbindet. Wenn das Modul gekippt wird, bewegt sich die Kugel und schließt die Schaltung, wodurch ein Signal erzeugt wird. Dieses einfache, aber effektive Prinzip ermöglicht die Erkennung von Neigungsänderungen und ist ideal für Anwendungen wie Sicherheits- und Alarmsysteme, Bewegungserkennung oder als Schaltmechanismus in verschiedenen Projekten. Das Modul ist einfach zu integrieren und bietet eine zuverlässige Möglichkeit, Neigungen und Bewegungen zu erfassen.
Anschlussbelegung
Micro:Bit | Sensor |
---|---|
Pin 1 | Signal |
3V | +V |
GND | GND |
Code-Beispiel
Hierbei handelt es sich um ein Beispielprogramm, welches Text Seriell ausgibt, wenn am Sensor ein Signal detektiert wurde.
pins.setPull(DigitalPin.P1, PinPullMode.PullUp)
basic.forever(function () {
serial.writeLine("" + (pins.digitalReadPin(DigitalPin.P1)))
if (pins.digitalReadPin(DigitalPin.P1) == 0) {
serial.writeLine("Tilt angle reached")
} else {
serial.writeLine("Tilt angle not reached yet")
}
serial.writeLine("_____________________________________")
basic.pause(1000)
})
Beispielprogramm Download
Dieses Modul enthält einen Neigungsschalter, der je nach Neigungswinkel die Eingangspins kurzschließt. Im Inneren des Schalters befindet sich eine kleine Kugel, die bei Veränderung der Lage die Kontakte verbindet. Wenn das Modul gekippt wird, bewegt sich die Kugel und schließt die Schaltung, wodurch ein Signal erzeugt wird. Dieses einfache, aber effektive Prinzip ermöglicht die Erkennung von Neigungsänderungen und ist ideal für Anwendungen wie Sicherheits- und Alarmsysteme, Bewegungserkennung oder als Schaltmechanismus in verschiedenen Projekten. Das Modul ist einfach zu integrieren und bietet eine zuverlässige Möglichkeit, Neigungen und Bewegungen zu erfassen.
Anschlussbelegung
Raspberry Pi Pico | Sensor |
---|---|
GPIO26 | Signal |
3.3V | +V |
GND | GND |
Code-Beispiel
Hierbei handelt es sich um ein Beispielprogramm, welches hoch zählt und Text Seriell ausgibt, wenn am Sensor ein Signal detektiert wurde.
Um das folgende Codebeispiel auf Ihren Pico zu laden, empfehlen wir die Verwendung von der Thonny IDE. Sie müssen nur zunächst unter Run > Configure interpreter … > Interpreter > Which kind of interpreter should Thonny use for running your code? > MicroPython (Raspberry Pi Pico) auswählen.
Kopieren Sie den untenstehenden Code nun in Ihre IDE und klicken Sie auf Run.
# Bibliotheken laden
from machine import Pin, Timer
# Initialisierung von GPIO als Eingang
sensor = Pin(26, Pin.IN, Pin.PULL_DOWN)
# Timer erstellen
timer = Timer()
# Variablen Initialisierung
counter = 0
print("KY-017 Neigungstest")
# Funktion zum Schritte zählen
def step(timer):
global counter
counter = counter + 1
print("Neigung erkannt:", counter)
# Funktion die bei Neigung ausgeführt wird
def shake(pin):
# Entprellfunktion Timer setzen
timer.init(mode=Timer.ONE_SHOT, period=100, callback=step)
# Initialisierung des Interrupts
sensor.irq(trigger=Pin.IRQ_FALLING, handler=shake)
