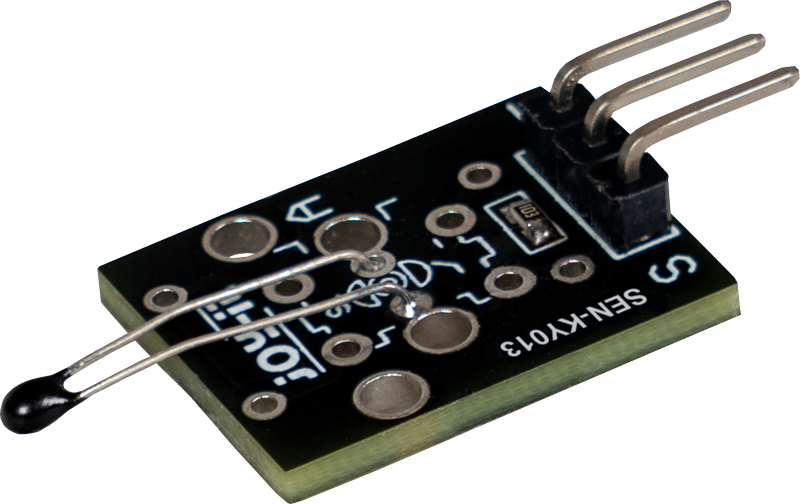

Dieses Modul beinhaltet einen NTC Thermistor, welcher Temperaturen im Bereich von -55°C bis zu +125°C messen kann. Dieser hat bei höherer Temperatur einen geringer werdenden Widerstandswert. Anhand der daraus resultierenden Widerstandskurve lässt sich die entsprechende Temperatur errechnen.

Die Änderung des Widerstands lässt sich mathematisch annähern, in einen linearen Verlauf umrechnen und den Temperaturkoeffizienten (Abhängigkeit von Widerstandsänderung zur Temperaturänderung) bestimmen. Mittels diesen lässt sich somit dann die aktuelle Temperatur errechnen.

Der Widerstand lässt sich mit Hilfe eines Spannungsteilers bestimmen, bei dem sich eine bekannte Spannung über einen bekannten und einen unbekannten (veränderlichen) Widerstand aufteilt. Mittels dieser gemessenen Spannung lässt sich dann der Widerstand berechnen. Die genaue Berechnung ist in den untenstehenden Codebeispielen enthalten.

Technische Daten

Betriebsspannung 3,3 V - 5 V
Messbereich –55°C bis +125°C
Messgenauigkeit ± 0,5 °C
Bekannter Widerstand 10 kΩ
Spezifischer Widerstand des NTC 3950 Ω

Pin-Belegung

Codebeispiel Arduino

Anschlussbelegung Arduino

Arduino Sensor
- Signal
5 V +V
GND GND
Sensor KY-053
Signal A0
+V -
GND -
Arduino KY-053
5 V VDD
GND GND
Pin A5 SCL
Pin A4 SDA

Für das folgende Codebeispiel wird eine zusätzliche Bibliothek benötigt:

Adafruit_ADS1x15 von Adafruit | veröffentlicht unter der BSD License

Das unten stehende Beispiel verwendet diese besagte Library - hierzu empfehlen wir diese von Github herunterzuladen, zu entpacken und im Arduino-Library-Ordner, welcher sich standardmäßig unter (C:\Benutzer\[Benutzername]\Dokumente\Arduino\libraries) befindet, zu kopieren, damit diese für dieses Codebeispiel und folgende Projekte zur Verfügung steht. Alternativ ist diese auch im unten stehenden Download Paket ebenfalls enthalten.

Das Programm misst den aktuellen Spannungswert am NTC, berechnet die Temperatur und übersetzt das Ergebnis in °C für die serielle Ausgabe.

#include <Adafruit_ADS1X15.h>
#include <math.h>

Adafruit_ADS1115 ads;

void setup(void)
{
  Serial.begin(9600);

  Serial.println("Werte des analogen Eingaenges A1 des ADS1115 werden ausgelesen und ausgegeben");
  Serial.println("ADC Range: +/- 4.096V  1 bit = 0.125mV");

  // Dieses Modul besitzt an seinen analogen Eingängen Signalverstärker, deren
  // Verstärkung per Software in den untenstehenden Bereichen konfiguriert werden
  // können.
  // Dieses ist in dem Fall gewünscht, wenn ein bestimmter Spannungsbereich
  // als messergebnis erwartet wird und man so eine höhere Auflösung des Signals
  // erhält.
  // Als Standardverstärkung ist Gain=[2/3] gewählt und kann durch Auskommentieren
  // auf eine andere Verstärkung umgestellt werden.
  //                                                                ADS1115
  //                                                                -------
  // ads.setGain(GAIN_TWOTHIRDS);  // 2/3x gain +/- 6.144V  1 bit = 0.1875mV
  // ads.setGain(GAIN_ONE);        // 1x gain   +/- 4.096V  1 bit = 0.125mV
  // ads.setGain(GAIN_TWO);        // 2x gain   +/- 2.048V  1 bit = 0.0625mV
  // ads.setGain(GAIN_FOUR);       // 4x gain   +/- 1.024V  1 bit = 0.03125mV
  // ads.setGain(GAIN_EIGHT);      // 8x gain   +/- 0.512V  1 bit = 0.015625mV
  // ads.setGain(GAIN_SIXTEEN);    // 16x gain  +/- 0.256V  1 bit = 0.0078125mV

  ads.begin();
}

void loop(void)
{
  uint16_t adc1;
  float voltage1;
  float gain_conversion_factor;

  // Der Befehl "ads.readADC_SingleEnded(0)" ist die eigentliche Operation, die die Messung im ADC startet.
  // die "0" als Variable für diese Funktion definiert den verwendeten Channel, der gemessen werden soll
  // Soll z.B. der dritte Channel gemessen werden, so muss diese mit der "3" ausgetauscht werden
  adc1 = ads.readADC_SingleEnded(1);

  // Umrechnung der aufgezeichneten Werte in eine Spannung
  voltage1 = ads.computeVolts(adc1);

  // Ausgabe der Werte auf die serielle Schnittstelle
  Serial.print("Analoger Eingang 1: "); Serial.print(voltage1); Serial.println(" V");

  double Temp;
  Temp = ((voltage1 / 3300) * 10000) / (1 - (voltage1 / 3300));
  Temp = 1 / ((1/298.15) + (1 / 3950.0) * log(Temp / 10000));
  Temp = Temp - 273.15;

  Serial.print("Aktuelle Temperatur ist:");
  Serial.print(Temp);
  Serial.println("°C");
  Serial.println("---------------------------------------");

  delay(1000);
}

Beispielprogramm Download

KY013-Arduino.zip

Dieses Modul beinhaltet einen NTC Thermistor, welcher Temperaturen im Bereich von -55°C bis zu +125°C messen kann. Dieser hat bei höherer Temperatur einen geringer werdenden Widerstandswert. Anhand der daraus resultierenden Widerstandskurve lässt sich die entsprechende Temperatur errechnen.

Die Änderung des Widerstands lässt sich mathematisch annähern, in einen linearen Verlauf umrechnen und den Temperaturkoeffizienten (Abhängigkeit von Widerstandsänderung zur Temperaturänderung) bestimmen. Mittels diesen lässt sich somit dann die aktuelle Temperatur errechnen.

Der Widerstand lässt sich mit Hilfe eines Spannungsteilers bestimmen, bei dem sich eine bekannte Spannung über einen bekannten und einen unbekannten (veränderlichen) Widerstand aufteilt. Mittels dieser gemessenen Spannung lässt sich dann der Widerstand berechnen. Die genaue Berechnung ist in den untenstehenden Codebeispielen enthalten.

Technische Daten

Betriebsspannung 3,3 V - 5 V
Messbereich –55°C bis +125°C
Messgenauigkeit ± 0,5 °C
Bekannter Widerstand 10 kΩ
Spezifischer Widerstand des NTC 3950 Ω

Pin-Belegung

Codebeispiel Raspberry Pi

Anschlussbelegung Raspberry Pi

Raspberry Pi Sensor
- Signal
3,3 V [Pin 1] +V
GND [Pin 6] GND
Sensor KY-053
Signal A0
+V -
GND -
Raspberry Pi KY-053
GPIO 3 [Pin 5] SCL
Gpio 2 [Pin 3] SDA
3,3 V [Pin 1] VDD
GND [Pin 6] GND

Analoger Sensor, daher muss folgendes beachtet werden: Der Raspberry Pi besitzt, im Gegensatz zum Arduino, keine analogen Eingänge bzw. es ist kein ADC (analog digital Converter) im Chip des Raspberry Pi's integriert. Dies schränkt den Raspberry Pi ein, insofern man Sensoren einsetzen möchte, bei denen keine digitalen Werte ausgegeben werden, sondern es sich um einen kontinuierlich veränderlichen Wert handelt (Beispiel: Potentiometer -> Andere Position = Anderer Spannungswert).

Um diese Problematik zu umgehen, enthält unser Sensorkit X40 mit dem KY-053 ein Modul mit einem 16-Bit ADC, welchen Sie am Raspberry nutzen können, um diesen um 4 analoge Eingänge zu erweitern. Dieser wird per I2C an den Raspberry Pi angeschlossen, übernimmt die analoge Messung und übergibt den Wert digital an den Raspberry Pi.

Somit empfehlen wir bei analogen Sensoren dieses Sets das KY-053 Modul mit dem besagten ADC dazwischenzuschalten. Nähere Informationen finden Sie auf der Informationsseite zum KY-053 Analog Digital Converter.

Das Programm nutzt zur Ansteuerung des ADS1115 ADC die entsprechenden ADS1x15 und I2C Python-Libraries von Adafruit. Diese wurden unter dem folgenden Link https://github.com/adafruit/Adafruit_CircuitPython_ADS1x15 unter der MIT-Lizenz veröffentlicht. Die benötigten Libraries sind nicht im unteren Download-Paket enthalten.

Bitte beachten Sie, dass Sie vor der Benutzung dieses Beispiels I2C auf Ihrem Raspberry Pi aktivieren müssen.

#!/usr/bin/python
# coding=utf-8

import time
import board
import busio
import adafruit_ads1x15.ads1115 as ADS
from adafruit_ads1x15.analog_in import AnalogIn
import math
# Create the I2C bus
i2c = busio.I2C(board.SCL, board.SDA)

# Create the ADC object using the I2C bus
ads = ADS.ADS1115(i2c)
voltageMax = 3.3
# Create single-ended input on channels
chan0 = AnalogIn(ads, ADS.P0)
chan1 = AnalogIn(ads, ADS.P1)
chan2 = AnalogIn(ads, ADS.P2)
chan3 = AnalogIn(ads, ADS.P3)



while True:
    temperatur = ((chan0.voltage / 3.3) * 10000) / (1 - (chan0.voltage / 3.3))
    temperatur = 1 / ((1 / 298.15) + (1 / 3950) * math.log(temperatur / 10000))
    temperatur = temperatur - 273.15
    print("Temperatur: ",'%.2f' % temperatur,"degC")
    print("---------------------------------------------------")
    time.sleep(1)

Beispielprogramm Download

KY013-RPi.zip

Zu starten mit dem Befehl:

sudo python3 KY013-mit-KY053.py

Dieses Modul beinhaltet einen NTC Thermistor, welcher Temperaturen im Bereich von -55°C bis zu +125°C messen kann. Dieser hat bei höherer Temperatur einen geringer werdenden Widerstandswert. Anhand der daraus resultierenden Widerstandskurve lässt sich die entsprechende Temperatur errechnen.

Die Änderung des Widerstands lässt sich mathematisch annähern, in einen linearen Verlauf umrechnen und den Temperaturkoeffizienten (Abhängigkeit von Widerstandsänderung zur Temperaturänderung) bestimmen. Mittels diesen lässt sich somit dann die aktuelle Temperatur errechnen.

Der Widerstand lässt sich mit Hilfe eines Spannungsteilers bestimmen, bei dem sich eine bekannte Spannung über einen bekannten und einen unbekannten (veränderlichen) Widerstand aufteilt. Mittels dieser gemessenen Spannung lässt sich dann der Widerstand berechnen. Die genaue Berechnung ist in den untenstehenden Codebeispielen enthalten.

Technische Daten

Betriebsspannung 3,3 V - 5 V
Messbereich –55°C bis +125°C
Messgenauigkeit ± 0,5 °C
Bekannter Widerstand 10 kΩ
Spezifischer Widerstand des NTC 3950 Ω

Pin-Belegung

Codebeispiel Micro:Bit

Anschlussbelegung Micro:Bit:

Micro:Bit Sensor
- Signal
3 V +V
GND GND
Sensor KY-053
Signal A0
+V -
GND -
Micro:Bit KY-053
Pin 19 SCL
Pin 20 SDA
3 V VDD
GND GND

Analoger Sensor, daher muss folgendes beachtet werden: Der Micro:Bit besitzt analoge Eingänge bzw. es ist ein ADC (analog digital Converter) im Chip des Micro:Bits integriert. Diese sind jedoch nur auf 10-Bit beschränkt und bieten daher nur eine recht geringe Genauigkeit für analoge Messungen.

Um diese Problematik zu umgehen, enthält unser Sensorkit X40 mit dem KY-053 ein Modul mit einem 16-Bit ADC, welchen Sie am Micro:Bit nutzen können, um diesen um 4 analoge Eingänge zu erweitern. Dieser wird per I2C an den Micro:Bit angeschlossen, übernimmt die analoge Messung und übergibt den Wert digital an den Micro:Bit.

Somit empfehlen wir bei analogen Sensoren dieses Sets das KY-053 Modul mit dem erwähnten ADC dazwischenzuschalten. Nähere Informationen finden Sie auf der Informationsseite zum KY-053 Analog Digital Converter KY-053 Analog Digital Converter.

Das Programm nutzt zur Ansteuerung des ADS1115 ADC die entsprechende Bibliothek von uns. Diese wurde unter dem folgenden Link pxt-ads1115 unter der MIT-Lizenz veröffentlicht.

Beispielprogramm Download

microbit-KY-013.zip

Dieses Modul beinhaltet einen NTC Thermistor, welcher Temperaturen im Bereich von -55°C bis zu +125°C messen kann. Dieser hat bei höherer Temperatur einen geringer werdenden Widerstandswert. Anhand der daraus resultierenden Widerstandskurve lässt sich die entsprechende Temperatur errechnen.

Die Änderung des Widerstands lässt sich mathematisch annähern, in einen linearen Verlauf umrechnen und den Temperaturkoeffizienten (Abhängigkeit von Widerstandsänderung zur Temperaturänderung) bestimmen. Mittels diesen lässt sich somit dann die aktuelle Temperatur errechnen.

Der Widerstand lässt sich mit Hilfe eines Spannungsteilers bestimmen, bei dem sich eine bekannte Spannung über einen bekannten und einen unbekannten (veränderlichen) Widerstand aufteilt. Mittels dieser gemessenen Spannung lässt sich dann der Widerstand berechnen. Die genaue Berechnung ist in den untenstehenden Codebeispielen enthalten.

Technische Daten

Betriebsspannung 3,3 V - 5 V
Messbereich –55°C bis +125°C
Messgenauigkeit ± 0,5 °C
Bekannter Widerstand 10 kΩ
Spezifischer Widerstand des NTC 3950 Ω

Pin-Belegung

Codebeispiel Raspberry Pi Pico

Anschlussbelegung Raspberry Pi Pico

Raspberry Pi Pico Sensor
3,3 V +V
GND GND
- Signal
Sensor KY-053
Signal A0
+V -
GND -
Raspberry Pi Pico KY-053
GPIO 1 SCL
GPIO 0 SDA
3,3 V VDD
GND GND

Analoger Sensor, daher muss folgendes beachtet werden

Der Raspberry Pi Pico besitzt zwar analoge Eingänge für den internen ADC (analog digital Converter) im Chip des Raspberry Pi Pico's jedoch hat dieser ADC nur eine Auflösung von 12-Bit.

Um diesen 12-Bit ADC zu umgehen, besitzt unser Sensorkit X40 mit dem KY-053 ein Modul mit 16 Bit genauen ADC, welches Sie am Raspberry Pi Pico nutzen können, um diesen um 4 analoge Eingänge erweitern zu können. Dieses wird per I2C an den Raspberry Pi Pico angeschlossen, übernimmt die analoge Messung und gibt den Wert digital an den Raspberry Pi Pico weiter.

Somit empfehlen wir, bei analogen Sensoren dieses Sets das KY-053 Modul mit dem besagten ADC dazwischenzuschalten. Nähere Informationen finden Sie auf der Informationsseite zum KY-053 Analog Digital Converter

Das Programm nutzt zur Ansteuerung des ADS1115 ADC die entsprechenden ADS1115-Micropython Library von Joy-IT. Diese wurde unter dem folgenden Link https://github.com/joy-it/ADS1115-Micropython unter der MIT-Lizenz veröffentlicht. Die benötigte Library ist im unteren Download-Paket enthalten.

Das Programm misst den aktuellen Spannungswert am NTC, berechnet die Temperatur und rechnet das Ergebnis in °C für die serielle Ausgabe um.

# Bibliotheken laden
from machine import Pin
from time import sleep
import ADS1115
import math

# Initialisierung des ADC
ADS1115.init(0x48, 1, 4, False)

# Endlosschleife zum Auslesen des ADC
while True:
    Volt = ADS1115.raw_to_v(ADS1115.read(0))
    print(str(Volt) + " V")
    # Umrechnung von Spannung zu Temperatur
    temp = ((Volt / 3.3) * 10000) / (1 - (Volt / 3.3))
    temp = 1 / ((1/298.15) + (1 / 3950) * math.log(temp / 10000))
    temp = temp - 273.15

    # Serielle Ausgabe der errechneten Temperatur
    print("Die Temperatur ist: " + str(temp) + " °C")
    print("---------------------------")

    sleep(2)

Beispielprogramm Download

KY013-Pico.zip
