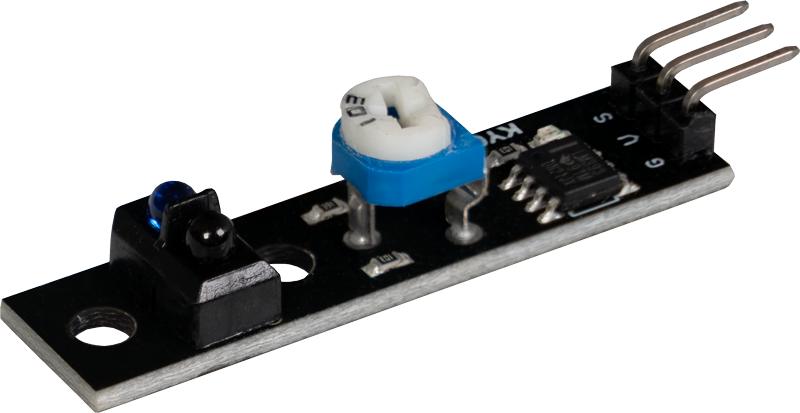

KY-033 Linetracking-Sensor
Das Sensor-Modul erkennt, ob sich eine lichtreflektierende oder lichtabsorbierende Fläche vor dem Sensor befindet.
- Arduino
- Raspberry Pi
- Micro:Bit

Das Sensor-Modul erkennt, ob sich eine lichtreflektierende oder lichtabsorbierende Fläche vor dem Sensor befindet. Dies wird am digitalen Ausgang des Sensors ausgegeben. Dieses Verhalten kann beispielsweise in Steuerungen eingesetzt werden, wie sie bei Robotern zur autonomen Verfolgung von Linien Verwendung finden. Die Empfindlichkeit des Sensors kann zusätzlich über die beiden Regler justiert werden.

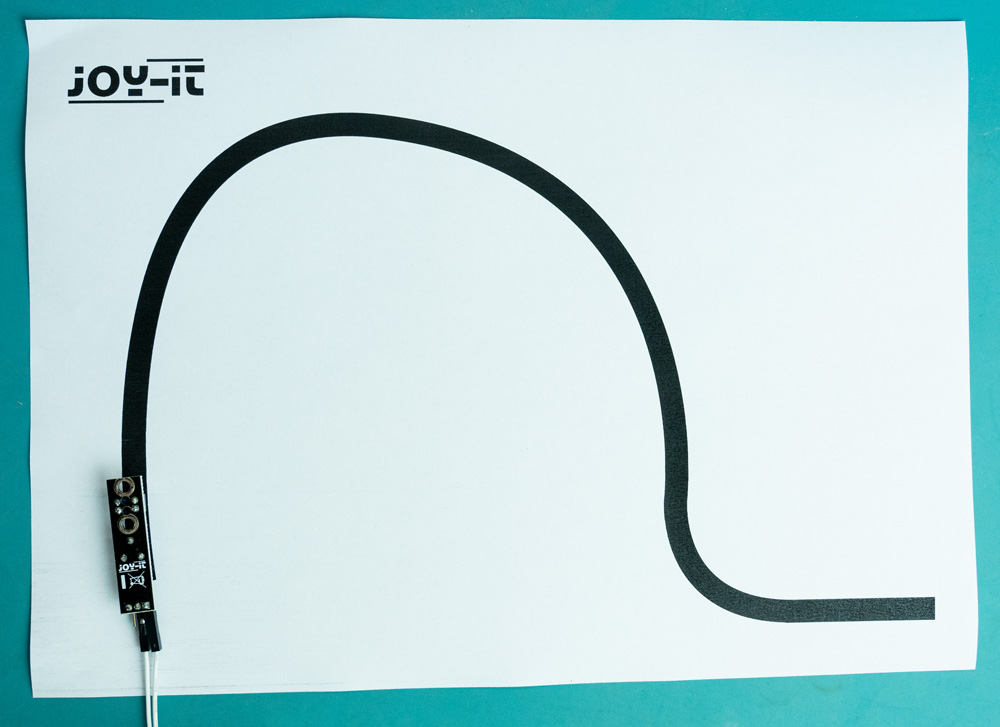

Zustand 1: Line-Tracker ist über einer Line [LED auf dem Modul: Aus] [Sensor Signal: Digital Ein]

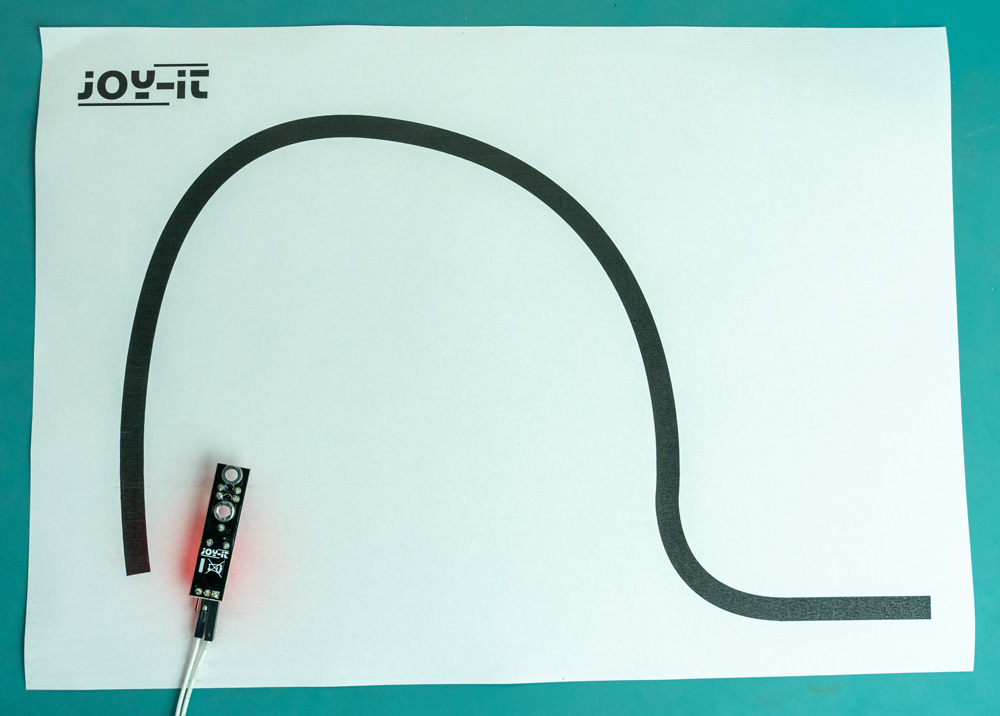

Zustand 2: Line Tracker ist außerhalb einer Line [LED auf dem Modul: Ein] [Sensor Signal: Digital Aus]

Pin-Belegung
Codebeispiel Arduino
Anschlussbelegung Arduino
Arduino | Sensor |
---|---|
5 V | +V |
GND | GND |
Pin 10 | Signal |
Das Programm liest den aktuellen Status des Sensor-Pins aus und gibt diesen in der seriellen Ausgabe aus. Somit kann ermittelt werden, ob sich der Linetracker auf einer Linie befindet oder nicht.
int Sensor = 10; // Deklaration des Sensor-Eingangspin
void setup ()
{
Serial.begin(9600); // Initialisierung serielle Ausgabe
pinMode (Sensor, INPUT) ; // Initialisierung Sensorpin
}
// Das Programm liest den aktuellen Status des Sensor-Pins aus und
// gibt in der seriellen Konsole aus, ob der Linetracker sich aktuell
// auf der Linie befindet oder nicht
void loop ()
{
bool val = digitalRead (Sensor) ; // Das gegenwärtige Signal am Sensor wird ausgelesen
if (val == HIGH) // Falls ein Signal erkannt werden konnte, wird die LED eingeschaltet.
{
Serial.println("LineTracker ist ueber der Linie");
}
else
{
Serial.println("Linetracker ist ausserhalb der Linie");
}
Serial.println("------------------------------------");
delay(500); // Pasuse zwischen der Messung von 500ms
}
Beispielprogramm Download

Das Sensor-Modul erkennt, ob sich eine lichtreflektierende oder lichtabsorbierende Fläche vor dem Sensor befindet. Dies wird am digitalen Ausgang des Sensors ausgegeben. Dieses Verhalten kann beispielsweise in Steuerungen eingesetzt werden, wie sie bei Robotern zur autonomen Verfolgung von Linien Verwendung finden. Die Empfindlichkeit des Sensors kann zusätzlich über die beiden Regler justiert werden.
Zustand 1: Line-Tracker ist über einer Line [LED auf dem Modul: Aus] [Sensor Signal: Digital Ein]

Zustand 2: Line Tracker ist außerhalb einer Line [LED auf dem Modul: Ein] [Sensor Signal: Digital Aus]

Pin-Belegung
Codebeispiel Raspberry Pi
Anschlussbelegung Raspberry Pi
Raspberry Pi | Sensor |
---|---|
3,3 V [Pin 1] | +V |
GND [Pin 6] | GND |
GPIO 24 [Pin 18] | Signal |
Das Programm liest den aktuellen Status des Sensor-Pins aus und gibt diesen in der seriellen Ausgabe aus. Somit kann ermittelt werden, ob sich der Linetracker auf einer Linie befindet oder nicht.
# Benoetigte Module werden importiert und eingerichtet
import RPi.GPIO as GPIO
import time
GPIO.setmode(GPIO.BCM)
# Hier wird der Eingangs-Pin deklariert, an dem der Sensor angeschlossen ist.
GPIO_PIN = 24
GPIO.setup(GPIO_PIN, GPIO.IN, pull_up_down = GPIO.PUD_UP)
# Pause zwischen der Ausgabe des Ergebnisses wird definiert (in Sekunden)
delayTime = 0.5
print ("Sensor-Test [druecken Sie STRG+C, um den Test zu beenden]")
# Hauptprogrammschleife
try:
while True:
if GPIO.input(GPIO_PIN) == True:
print ("LineTracker ist ueber der Linie")
else:
print ("Linetracker ist ausserhalb der Linie")
print ("---------------------------------------")
# Reset + Delay
time.sleep(delayTime)
# Aufraeumarbeiten nachdem das Programm beendet wurde
except KeyboardInterrupt:
GPIO.cleanup()
Beispielprogramm Download
Zu starten mit dem Befehl:
sudo python3 KY033-RPi.py

Das Sensor-Modul erkennt, ob sich eine lichtreflektierende oder lichtabsorbierende Fläche vor dem Sensor befindet. Dies wird am digitalen Ausgang des Sensors ausgegeben. Dieses Verhalten kann beispielsweise in Steuerungen eingesetzt werden, wie sie bei Robotern zur autonomen Verfolgung von Linien Verwendung finden. Die Empfindlichkeit des Sensors kann zusätzlich über die beiden Regler justiert werden.
Zustand 1: Line-Tracker ist über einer Line [LED auf dem Modul: Aus] [Sensor Signal: Digital Ein]

Zustand 2: Line Tracker ist außerhalb einer Line [LED auf dem Modul: Ein] [Sensor Signal: Digital Aus]

Pin-Belegung
Codebeispiel Micro:Bit
Anschlussbelegung Micro:Bit:
Micro:Bit | Sensor |
---|---|
Pin 1 | Signal |
3 V | +V |
GND | GND |
Hierbei handelt es sich um ein Beispielprogramm, welches Text Seriell ausgibt, wenn am Sensor ein Signal detektiert wurde.
