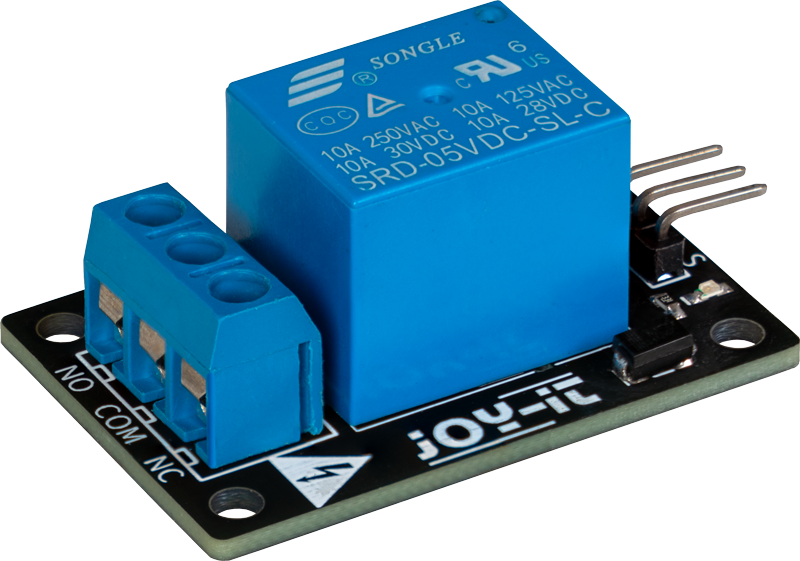

Dieses Modul enthält ein 5V Relais, das zum Schalten höherer Ströme verwendet wird. Das Relais schaltet die anliegende Spannung durch, sobald am Spannungseingang des Schalters 5V anliegen. Dadurch kann es gesteuert werden, um größere elektrische Lasten sicher ein- und auszuschalten.

Das Relaismodul verfügt über zwei Ausgangsterminals:

NC (normally closed): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig geschlossen. Das bedeutet, dass der Strom durch diesen Pfad fließt, solange das Relais nicht aktiviert ist. NO (normally open): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig offen. Das bedeutet, dass der Strom durch diesen Pfad nur fließt, wenn das Relais aktiviert ist. Mit diesen beiden Ausgangsterminals können Sie steuern, ob der Stromkreis im Ruhezustand geschlossen oder geöffnet sein soll, und entsprechend die Stromzufuhr durch das Anlegen von 5V am Spannungseingang des Relais ändern. Dieses Modul ist ideal für Anwendungen, bei denen es notwendig ist, höhere Lasten oder Geräte sicher zu schalten, wie z.B. in Hausautomationssystemen, industriellen Steuerungen oder anderen Projekten, die eine zuverlässige Stromschaltung erfordern.

Das Arbeiten mit Spannungen von mehr als 30 V und vor allem bei Netzspannung (230 V) kann zu körperlichen Schäden führen und sogar tödlich sein. Wir raten dazu, das Arbeiten mit höheren Spannungen ausschließlich mit entsprechender fachlicher Kompetenz erfolgen sollten.

Technische Daten
Spannungsbereich (AC) 0 V bis 240 V AC bei 10 A
Spannungsbereich (DC) 0 V bis 28 V DC bei 10 A
Benötigter Schaltstrom ca. 15 - 20 mA
Relaistyp Wechselschalter
Abmessungen 53 x 18 x 20 mm

Anschlussbelegung


Arduino Sensor
Pin 10 Signal
5V +V
GND GND

Code-Beispiel

Das Programm bildet einen Blinker nach - es schaltet das Relais in vordefinierter Zeit (delayTime) zwischen den beiden Zuständen (bzw. Ausgangsterminals) um.

int relay = 10; // Hier wird der Pin deklariert, an dem das Relay angeschlossen ist

int delayTime = 1; // Wert in Sekunden, wie lange zwischen den Umschaltungen gewartet werden soll

void setup ()
{
  pinMode (relay, OUTPUT); // Der Pin wird als Ausgang deklariert
}

// Das Programm bildet einen Blinker nach - es schaltet das Relais in vorher definierter
// Zeit (delayTime) zwischen den beiden Zuständen (bzw. Ausgangsterminals) um.
void loop ()
{
  digitalWrite (relay, HIGH); // "NO" ist nun kurzgeschlossen;
  delay (delayTime * 1000);
  digitalWrite (relay, LOW); // "NC" ist nun kurzgeschlossen;
  delay (delayTime * 1000);
}

Beispielprogramm Download

KY019-Arduino.zip

Dieses Modul enthält ein 5V Relais, das zum Schalten höherer Ströme verwendet wird. Das Relais schaltet die anliegende Spannung durch, sobald am Spannungseingang des Schalters 5V anliegen. Dadurch kann es gesteuert werden, um größere elektrische Lasten sicher ein- und auszuschalten.

Das Relaismodul verfügt über zwei Ausgangsterminals:

NC (normally closed): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig geschlossen. Das bedeutet, dass der Strom durch diesen Pfad fließt, solange das Relais nicht aktiviert ist. NO (normally open): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig offen. Das bedeutet, dass der Strom durch diesen Pfad nur fließt, wenn das Relais aktiviert ist. Mit diesen beiden Ausgangsterminals können Sie steuern, ob der Stromkreis im Ruhezustand geschlossen oder geöffnet sein soll, und entsprechend die Stromzufuhr durch das Anlegen von 5V am Spannungseingang des Relais ändern. Dieses Modul ist ideal für Anwendungen, bei denen es notwendig ist, höhere Lasten oder Geräte sicher zu schalten, wie z.B. in Hausautomationssystemen, industriellen Steuerungen oder anderen Projekten, die eine zuverlässige Stromschaltung erfordern.

Das Arbeiten mit Spannungen von mehr als 30 V und vor allem bei Netzspannung (230 V) kann zu körperlichen Schäden führen und sogar tödlich sein. Wir raten dazu, das Arbeiten mit höheren Spannungen ausschließlich mit entsprechender fachlicher Kompetenz erfolgen sollten.

Technische Daten
Spannungsbereich (AC) 0 V bis 240 V AC bei 10 A
Spannungsbereich (DC) 0 V bis 28 V DC bei 10 A
Benötigter Schaltstrom ca. 15 - 20 mA
Relaistyp Wechselschalter
Abmessungen 53 x 18 x 20 mm

Anschlussbelegung


Raspberry Pi Sensor
GPIO 24 [Pin 18] Signal
5 V [Pin 2] +V
GND [Pin 6] GND

Code-Beispiel

Das Programm bildet einen Blinker nach - es schaltet das Relais in vordefinierter Zeit (delayTime) zwischen den beiden Zuständen (bzw. Ausgangsterminals) um.

# Benoetigte Module werden importiert und eingerichtet
import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM)
# Hier wird die Pause (in Sekunden) zwischen dem Umschalten deklariert
delayTime = 1

# Hier wird der Eingangs-Pin deklariert, an dem der Sensor angeschlossen ist. Zusaetzlich wird auch der PullUP Widerstand am Eingang aktiviert
RELAIS_PIN = 24
GPIO.setup(RELAIS_PIN, GPIO.OUT)
GPIO.output(RELAIS_PIN, False)

print ("Sensor-Test [druecken Sie STRG+C, um den Test zu beenden]")


# Hauptprogrammschleife
try:
    while True:
        GPIO.output(RELAIS_PIN, True) # NO ist nun kurzgeschlossen
        time.sleep(delayTime)
        GPIO.output(RELAIS_PIN, False) # NC ist nun kurzgeschlossen
        time.sleep(delayTime)

# Aufraeumarbeiten nachdem das Programm beendet wurde
except KeyboardInterrupt:
        GPIO.cleanup()

Beispielprogramm Download

KY019-RPi.zip

Zu starten mit dem Befehl:

sudo python3 KY019-RPi.py

Dieses Modul enthält ein 5V Relais, das zum Schalten höherer Ströme verwendet wird. Das Relais schaltet die anliegende Spannung durch, sobald am Spannungseingang des Schalters 5V anliegen. Dadurch kann es gesteuert werden, um größere elektrische Lasten sicher ein- und auszuschalten.

Das Relaismodul verfügt über zwei Ausgangsterminals:

NC (normally closed): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig geschlossen. Das bedeutet, dass der Strom durch diesen Pfad fließt, solange das Relais nicht aktiviert ist. NO (normally open): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig offen. Das bedeutet, dass der Strom durch diesen Pfad nur fließt, wenn das Relais aktiviert ist. Mit diesen beiden Ausgangsterminals können Sie steuern, ob der Stromkreis im Ruhezustand geschlossen oder geöffnet sein soll, und entsprechend die Stromzufuhr durch das Anlegen von 5V am Spannungseingang des Relais ändern. Dieses Modul ist ideal für Anwendungen, bei denen es notwendig ist, höhere Lasten oder Geräte sicher zu schalten, wie z.B. in Hausautomationssystemen, industriellen Steuerungen oder anderen Projekten, die eine zuverlässige Stromschaltung erfordern.

Das Arbeiten mit Spannungen von mehr als 30 V und vor allem bei Netzspannung (230 V) kann zu körperlichen Schäden führen und sogar tödlich sein. Wir raten dazu, das Arbeiten mit höheren Spannungen ausschließlich mit entsprechender fachlicher Kompetenz erfolgen sollten.

Technische Daten
Spannungsbereich (AC) 0 V bis 240 V AC bei 10 A
Spannungsbereich (DC) 0 V bis 28 V DC bei 10 A
Benötigter Schaltstrom ca. 15 - 20 mA
Relaistyp Wechselschalter
Abmessungen 53 x 18 x 20 mm

Anschlussbelegung


Micro:Bit Sensor
Pin 1 Signal
3V +V
GND GND

Code-Beispiel


		input.onButtonPressed(Button.A, function () {
		    pins.digitalWritePin(DigitalPin.P1, 1)
		})
		input.onButtonPressed(Button.B, function () {
		    pins.digitalWritePin(DigitalPin.P1, 0)
		})


Beispielprogramm Download

microbit-KY-019.zip

Dieses Modul enthält ein 5V Relais, das zum Schalten höherer Ströme verwendet wird. Das Relais schaltet die anliegende Spannung durch, sobald am Spannungseingang des Schalters 5V anliegen. Dadurch kann es gesteuert werden, um größere elektrische Lasten sicher ein- und auszuschalten.

Das Relaismodul verfügt über zwei Ausgangsterminals:

NC (normally closed): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig geschlossen. Das bedeutet, dass der Strom durch diesen Pfad fließt, solange das Relais nicht aktiviert ist. NO (normally open): Dieser Ausgang ist ohne elektrische Umschaltung standardmäßig offen. Das bedeutet, dass der Strom durch diesen Pfad nur fließt, wenn das Relais aktiviert ist. Mit diesen beiden Ausgangsterminals können Sie steuern, ob der Stromkreis im Ruhezustand geschlossen oder geöffnet sein soll, und entsprechend die Stromzufuhr durch das Anlegen von 5V am Spannungseingang des Relais ändern. Dieses Modul ist ideal für Anwendungen, bei denen es notwendig ist, höhere Lasten oder Geräte sicher zu schalten, wie z.B. in Hausautomationssystemen, industriellen Steuerungen oder anderen Projekten, die eine zuverlässige Stromschaltung erfordern.

Das Arbeiten mit Spannungen von mehr als 30 V und vor allem bei Netzspannung (230 V) kann zu körperlichen Schäden führen und sogar tödlich sein. Wir raten dazu, das Arbeiten mit höheren Spannungen ausschließlich mit entsprechender fachlicher Kompetenz erfolgen sollten.

Technische Daten
Spannungsbereich (AC) 0 V bis 240 V AC bei 10 A
Spannungsbereich (DC) 0 V bis 28 V DC bei 10 A
Benötigter Schaltstrom ca. 15 - 20 mA
Relaistyp Wechselschalter
Abmessungen 53 x 18 x 20 mm

Anschlussbelegung


Raspberry Pi Pico Sensor
GPIO18 Signal
Extern 5V +V
GND + [Extern GND] GND

Code-Beispiel

Das Programm schaltet das Relais in vordefinierter Zeit zwischen den beiden Zuständen (bzw. Ausgangsterminals) um.

# Bibliotheken laden
from machine import Pin
from utime import sleep

# Initialisierung von GPIO18 als Ausgang
device = Pin(18, Pin.OUT, value=0)

# Relais einschalten
print('EIN')
device.on()

# 3 Sekunden warten
print('.')
sleep(1)
print('.')
sleep(1)
print('.')
sleep(1)

# Relais ausschalten
print('AUS')
device.off()

#Du solltest eine Art klicken hören, wenn das Relais umschaltet.

Beispielprogramm Download

KY019-Pico.zip
