KY-050 Capteur à ultrasons
Ce capteur est utilisé pour la mesure de la distance par ultrasons.
- Arduino
- Raspberry Pi
- Micro:Bit

Ce module est parfaitement adapté à la mesure de distances dans une plage comprise entre 2 cm et 3m. Avec une résolution d'environ 3 mm, il est ainsi possible de mesurer des distances par signal ultrasonique. Si un signal (front descendant) est appliqué à l'entrée de déclenchement, une mesure de distance est effectuée et transmise à la sortie d'écho sous forme de signal PWM-TTL. Le capteur de distance à ultrasons convient surtout pour la détection d'obstacles, la mesure de distance, comme indicateur de niveau et pour les applications industrielles.
Données techniques
Distance mesurable | 2cm-300cm |
Résolution de mesure | 3mm |
min. Temps entre les mesures | 50µs |
Principe de fonctionnement
Ce module montre comment un haut-parleur à ultrasons et un microphone peuvent être utilisés pour mesurer la distance d'un objet sans contact. Le principe repose sur le fait que la vitesse du son dans l'air reste presque constante à température constante - à 20°C, elle est de 343,2m/s. Cela signifie que la distance peut être mesurée en un temps.
Ce fait peut être utilisé pour convertir la mesure de la distance en une mesure de temps, qui peut ensuite être facilement reprise par les microcontrôleurs.

Lorsqu'il est déclenché, le haut-parleur à ultrasons (transducteur) émet un bruit ultrasonique de 200µs maximum. Le haut-parleur à ultrasons émet un signal de 40 kHz. Cela signifie que 8 périodes (changements de front) sont émises dans les 200µs pendant lesquelles le transducteur émet son bruit ultrasonique. Pour arriver mathématiquement à ces 8 périodes du signal de 40 kHz, nous le calculons comme indiqué ci-dessous.
Nombre de périodes en une seconde = 40000.
Temps = 1s
Durée d'une seule période :
1s / 40000 = 25µs**
Longueur maximale du son ultrasonique = 200us
Durée d'une période unique = 25us
Nombre de périodes dans un son ultrasonique:
200µs / 25µs = 8

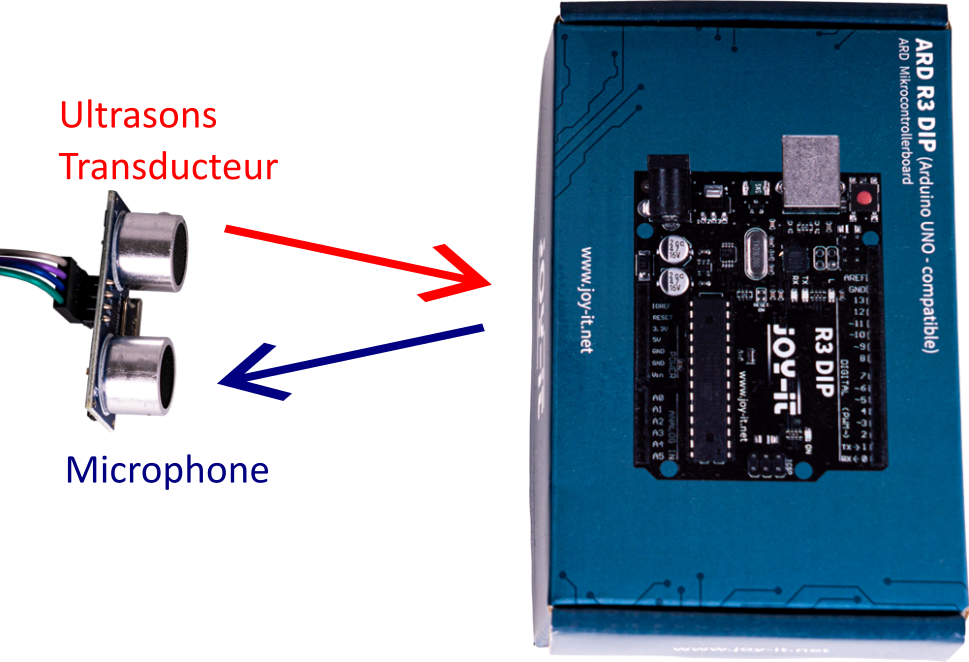

Le principe est simple : un son ultrasonique est émis par le haut-parleur situé sur le circuit imprimé, qui est ensuite réfléchi par un objet et capté par le microphone situé sur le circuit imprimé. Les ultrasons sont utilisés parce qu'ils se situent en dehors du champ d'audition de l'oreille humaine (environ 20Hz-22kHz).
La transmission du signal ultrasonore est lancée par la réception d'un signal de démarrage long de 10µs (ActiveHigh) sur la "Trigger Input Pin". Après la transmission, le signal est activé sur la "broche de signal de sortie de l'écho" (ActiveHigh). Si le signal réfléchi est à nouveau capté par le microphone, le signal d'écho est à nouveau désactivé après détection. Le temps entre l'activation et la désactivation du signal d'écho peut être mesuré et converti en distance, car il correspond également au temps nécessaire au signal ultrasonique pour franchir la distance entre le haut-parleur->la paroi réfléchissante ->le microphone dans l'air. La conversion se fait alors par approximation d'une vitesse d'air constante - la distance est alors par conséquent la moitié de la distance parcourue.

Affectation des broches
Exemple de code Arduino
Affectation des broches Arduino
Arduino | Capteur |
---|---|
Pin 7 | Echo |
5V | +V |
GND | GND |
Pin 8 | Déclencheur |
Le programme d'exemple active la mesure de distance selon le principe ci-dessus et mesure le temps pendant lequel le signal ultrasonique reste dans l'air à l'aide de la fonction Arduino pulseIn. Ce temps est ensuite pris comme base pour convertir la distance - le résultat est ensuite émis dans la sortie série. Si le signal est en dehors de la plage de mesure, un message d'erreur correspondant est émis.
#define Echo_EingangsPin 7
#define Trigger_AusgangsPin 8
int maximumRange = 300;
int minimumRange = 2;
long Abstand;
long Dauer;
void setup() {
pinMode(Trigger_AusgangsPin, OUTPUT);
pinMode(Echo_EingangsPin, INPUT);
Serial.begin (9600);
}
void loop() {
digitalWrite(Trigger_AusgangsPin, HIGH);
delayMicroseconds(10);
digitalWrite(Trigger_AusgangsPin, LOW);
Dauer = pulseIn(Echo_EingangsPin, HIGH);
Abstand = Dauer/58.2;
if (Abstand >= maximumRange || Abstand <= minimumRange)
{
Serial.println("Abstand außerhalb des Messbereichs");
Serial.println("-----------------------------------");
}
else
{
Serial.print("Der Abstand betraegt:");
Serial.print(Abstand);
Serial.println("cm");
Serial.println("-----------------------------------");
}
delay(500);
}
Téléchargement d'un exemple de programme

Ce module est parfaitement adapté à la mesure de distances dans une plage comprise entre 2 cm et 3m. Avec une résolution d'environ 3 mm, il est ainsi possible de mesurer des distances par signal ultrasonique. Si un signal (front descendant) est appliqué à l'entrée de déclenchement, une mesure de distance est effectuée et transmise à la sortie d'écho sous forme de signal PWM-TTL. Le capteur de distance à ultrasons convient surtout pour la détection d'obstacles, la mesure de distance, comme indicateur de niveau et pour les applications industrielles.
Données techniques
Distance mesurable | 2cm-300cm |
Résolution de mesure | 3mm |
min. Temps entre les mesures | 50µs |
Principe de fonctionnement
Ce module montre comment un haut-parleur à ultrasons et un microphone peuvent être utilisés pour mesurer la distance d'un objet sans contact. Le principe repose sur le fait que la vitesse du son dans l'air reste presque constante à température constante - à 20°C, elle est de 343,2m/s. Cela signifie que la distance peut être mesurée en un temps.
Ce fait peut être utilisé pour convertir la mesure de la distance en une mesure de temps, qui peut ensuite être facilement reprise par les microcontrôleurs.

Lorsqu'il est déclenché, le haut-parleur à ultrasons (transducteur) émet un bruit ultrasonique de 200µs maximum. Le haut-parleur à ultrasons émet un signal de 40 kHz. Cela signifie que 8 périodes (changements de front) sont émises dans les 200µs pendant lesquelles le transducteur émet son bruit ultrasonique. Pour arriver mathématiquement à ces 8 périodes du signal de 40 kHz, nous le calculons comme indiqué ci-dessous.
Nombre de périodes en une seconde = 40000.
Temps = 1s
Durée d'une seule période :
1s / 40000 = 25µs**
Longueur maximale du son ultrasonique = 200us
Durée d'une période unique = 25us
Nombre de périodes dans un son ultrasonique:
200µs / 25µs = 8
Le principe est simple : un son ultrasonique est émis par le haut-parleur situé sur le circuit imprimé, qui est ensuite réfléchi par un objet et capté par le microphone situé sur le circuit imprimé. Les ultrasons sont utilisés parce qu'ils se situent en dehors du champ d'audition de l'oreille humaine (environ 20Hz-22kHz).
La transmission du signal ultrasonore est lancée par la réception d'un signal de démarrage long de 10µs (ActiveHigh) sur la "Trigger Input Pin". Après la transmission, le signal est activé sur la "broche de signal de sortie de l'écho" (ActiveHigh). Si le signal réfléchi est à nouveau capté par le microphone, le signal d'écho est à nouveau désactivé après détection. Le temps entre l'activation et la désactivation du signal d'écho peut être mesuré et converti en distance, car il correspond également au temps nécessaire au signal ultrasonique pour franchir la distance entre le haut-parleur->la paroi réfléchissante ->le microphone dans l'air. La conversion se fait alors par approximation d'une vitesse d'air constante - la distance est alors par conséquent la moitié de la distance parcourue.

Affectation des broches
Exemple de code Raspberry Pi
Affectation des broches Raspberry Pi
Raspberry Pi | Capteur |
---|---|
5 V [Pin 2] | +V |
Masse [Pin 6] | GND |
- | Déclencheur |
- | Echo |
Capteur | KY-051 |
---|---|
Déclencheur | B1 |
Echo | B2 |
+V | - |
GND | - |
Raspberry Pi | KY-051 |
---|---|
3,3 V [Pin 1] | Vcca |
5 V [Pin 4] | Vccb |
GND [Pin 14] | GND |
GPIO 17 [Pin 11] | A1 |
GPIO 27 [Pin 13] | A2 |
Exemple de programmation dans le langage de programmation Python
Niveau de tension de 5V, il faut donc respecter ce qui suit.
Le Raspberry Pi avec son processeur ARM, contrairement à l'Arduino basé sur Atmel Atmega, fonctionne à un niveau de tension de 3,3V au lieu de 5V - cependant, ce capteur ne fonctionne qu'au niveau de tension le plus élevé. Si vous deviez faire fonctionner le capteur sans restriction sur le Raspberry Pi sans précautions, cela pourrait causer des dommages permanents aux entrées du Raspberry Pi.
Pour de tels cas, ce kit de capteurs avec le KY-051 dispose d'un traducteur de tension qui ajuste les niveaux de tension et garantit ainsi un fonctionnement sûr. Celui-ci doit être connecté entre le Rasperry Pi et le capteur.
Pour plus d'informations, consultez la page d'information sur le KY-051.
Le programme d'exemple active la mesure de distance selon le principe ci-dessus et mesure le temps pendant lequel le signal ultrasonique reste dans l'air à l'aide d'une sorte de chronomètre. Ce chronomètre est réalisé en lisant l'heure actuelle du système à partir de time.time() au moment de l'enclenchement du signal d'écho ; la différence entre l'heure d'enclenchement et l'heure de déclenchement est le temps recherché pendant lequel le signal est en route. Ce temps est ensuite pris comme base pour la conversion de la distance - le résultat est alors édité dans la cosnole. Si le signal est en dehors de la plage de mesure, un message d'erreur correspondant est émis.
# coding=utf-8
import time
import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BCM)
Trigger_AusgangsPin = 17
Echo_EingangsPin = 27
sleeptime = 0.8
GPIO.setup(Trigger_AusgangsPin, GPIO.OUT)
GPIO.setup(Echo_EingangsPin, GPIO.IN)
GPIO.output(Trigger_AusgangsPin, False)
try:
while True:
GPIO.output(Trigger_AusgangsPin, True)
time.sleep(0.00001)
GPIO.output(Trigger_AusgangsPin, False)
EinschaltZeit = time.time()
while GPIO.input(Echo_EingangsPin) == 0:
EinschaltZeit = time.time()
while GPIO.input(Echo_EingangsPin) == 1:
AusschaltZeit = time.time()
Dauer = AusschaltZeit - EinschaltZeit
Abstand = (Dauer * 34300) / 2
if Abstand < 2 or (round(Abstand) > 300):
print("Distance hors de la plage de mesure")
print("------------------------------")
else:
Abstand = format((Dauer * 34300) / 2, '.2f')
print("La distance est de "), Abstand,("cm")
print("------------------------------")
time.sleep(sleeptime)
except KeyboardInterrupt:
GPIO.cleanup()
Exemple de téléchargement de programme
Pour commencer avec la commande :
sudo python3 KY050-RPi.py

Ce module est parfaitement adapté à la mesure de distances dans une plage comprise entre 2 cm et 3m. Avec une résolution d'environ 3 mm, il est ainsi possible de mesurer des distances par signal ultrasonique. Si un signal (front descendant) est appliqué à l'entrée de déclenchement, une mesure de distance est effectuée et transmise à la sortie d'écho sous forme de signal PWM-TTL. Le capteur de distance à ultrasons convient surtout pour la détection d'obstacles, la mesure de distance, comme indicateur de niveau et pour les applications industrielles.
Données techniques
Distance mesurable | 2cm-300cm |
Résolution de mesure | 3mm |
min. Temps entre les mesures | 50µs |
Principe de fonctionnement
Ce module montre comment un haut-parleur à ultrasons et un microphone peuvent être utilisés pour mesurer la distance d'un objet sans contact. Le principe repose sur le fait que la vitesse du son dans l'air reste presque constante à température constante - à 20°C, elle est de 343,2m/s. Cela signifie que la distance peut être mesurée en un temps.
Ce fait peut être utilisé pour convertir la mesure de la distance en une mesure de temps, qui peut ensuite être facilement reprise par les microcontrôleurs.

Lorsqu'il est déclenché, le haut-parleur à ultrasons (transducteur) émet un bruit ultrasonique de 200µs maximum. Le haut-parleur à ultrasons émet un signal de 40 kHz. Cela signifie que 8 périodes (changements de front) sont émises dans les 200µs pendant lesquelles le transducteur émet son bruit ultrasonique. Pour arriver mathématiquement à ces 8 périodes du signal de 40 kHz, nous le calculons comme indiqué ci-dessous.
Nombre de périodes en une seconde = 40000.
Temps = 1s
Durée d'une seule période :
1s / 40000 = 25µs**
Longueur maximale du son ultrasonique = 200us
Durée d'une période unique = 25us
Nombre de périodes dans un son ultrasonique:
200µs / 25µs = 8
Le principe est simple : un son ultrasonique est émis par le haut-parleur situé sur le circuit imprimé, qui est ensuite réfléchi par un objet et capté par le microphone situé sur le circuit imprimé. Les ultrasons sont utilisés parce qu'ils se situent en dehors du champ d'audition de l'oreille humaine (environ 20Hz-22kHz).
La transmission du signal ultrasonore est lancée par la réception d'un signal de démarrage long de 10µs (ActiveHigh) sur la "Trigger Input Pin". Après la transmission, le signal est activé sur la "broche de signal de sortie de l'écho" (ActiveHigh). Si le signal réfléchi est à nouveau capté par le microphone, le signal d'écho est à nouveau désactivé après détection. Le temps entre l'activation et la désactivation du signal d'écho peut être mesuré et converti en distance, car il correspond également au temps nécessaire au signal ultrasonique pour franchir la distance entre le haut-parleur->la paroi réfléchissante ->le microphone dans l'air. La conversion se fait alors par approximation d'une vitesse d'air constante - la distance est alors par conséquent la moitié de la distance parcourue.

Affectation des broches
Exemple de code Micro:Bit
Affectation des connexions Micro:Bit :
Externe | Capteur |
---|---|
5V Externe | +V |
Micro:Bit GND + GND Externe | GND |
- | Déclencheur |
- | Echo |
Capteur | KY-051 |
---|---|
Déclencheur | B1 |
Echo | B2 |
+V | - |
GND | - |
Micro:Bit | KY-051 |
---|---|
3,3 V | Vcca |
- | Vccb |
GND + GND Externe | GND |
Pin 2 | A1 |
Pin 1 | A2 |
Externe | KY-051 |
---|---|
5V Externe | Vccb |
Ceci est un exemple MakeCode pour Micro:Bit qui fait essentiellement la même chose que les exemples des deux autres variantes. Cependant, cet exemple est plus proche de celui du Raspberry Pi que de celui de l'Arduino.
Une bibliothèque supplémentaire est nécessaire pour l'exemple de code suivant :
pxt-sonar de Microsoft | publié sous la licence MIT
Vous devez ajouter cette bibliothèque à votre IDE avant de pouvoir utiliser le code.
Pour ce faire, allez dans Extensions dans votre IDE et utilisez l'URL suivante https://github.com/microsoft/pxt-sonar.git pour rechercher la bibliothèque et l'ajouter.
